商品信息

基本参数

型号XTC110A-3T

加工定制是

公称压力30kn

液体最大压力7MPa

滑块行程150mm

额定排量20L/min

电机功率1.5kw

材质金属

产品重量400kg

外形尺寸（长x宽x高）700*750*1750mm

别名手机中板冲边机

产品类型全新

额定压力7mpa

控制形式自动

类型油压机

流动方向换向

适用范围通用

油箱容量90L

种类压力机

重量400kg

柱数四柱

安装形式落地式

适用行业五金制品厂，电器制品厂，钟表制品厂 ，眼镜配件厂，锁具制品厂，电子配件厂，不锈钢餐具制品厂，按键开关

布局形式立式

作用对象材质五金制品 橡塑制品 锌铝镁合金压铸制品

品牌欣台诚

详细说明

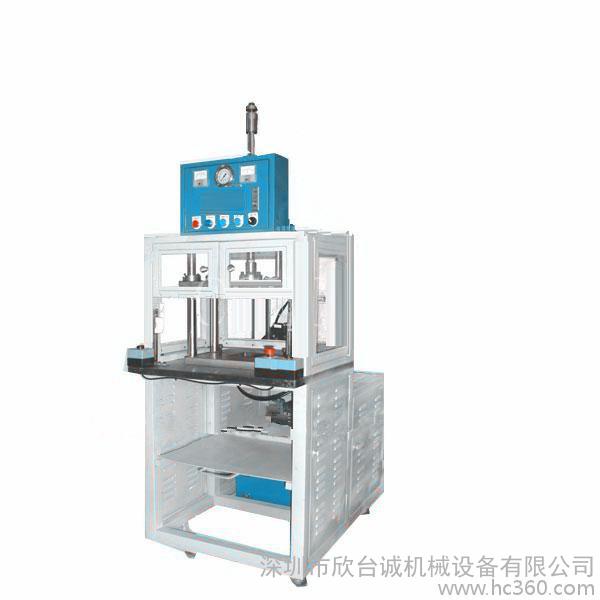

 裁切机，冲边机，裁切机，油压机

简要说明:

保护膜裁切机，覆膜裁切机广泛用于各种手机、数码相机、手提电脑液晶显示屏保护膜裁切，金属件冲压拉伸成型以及铝制品的冲切毛边，各种不干胶切半断等；各类手机或遥控器硅胶、五金件毛边冲切，塑料以及橡制品整切分切

适用范围：

广泛用于各种五金件冲压加工，手机、数码相机、手提电脑液晶显示屏保护膜裁切，各种不干胶、切半断等；各类手机或遥控器硅胶、塑胶按键冲切，塑料制品整切分切；适合使用无导向简易型的裁切模具,是广大手机行业,电脑行业以及五金行业的必选设备.

产品特点：

1.以1-14MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源.总耗电功率不超过3.7KW.(也可依客户需求使用单相AC220民用电源)

2.该系列设备以液体作为介质来传递能量,效率高,平均一次的裁切周期不到0.6秒.

3.设备待机时噪音不超过80分贝.(选用单相电机,待机时噪音为85分贝)

4.活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.03MM以下.

5.采用可调式定位油缸，下死点定位精度高，重复精度达到0.01mm以下.**保证裁切深度

6.具有自动计数功能,分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置

7.最大裁切面积可达480MM*480MM(相当于21英寸液晶显示屏)

8.主轴的下降速度为120MM/S,

9.压力、裁切行程、下压时间、闭合高度客户均可自行调整，方便操作；

10.液压系统内置油箱底部,外观整洁,稳重. 工作台下方装有脚轮和脚杯，可轻便移动，该系列最大机型重量不超过400KG.

11.出力3T-50T可供用户选择，也可按客户需求非标订制。

主要参数如下：

工作参数 XTC102A-3T XTC102A-5T XTC102A-10T XTC102A-20T

机器公称出力（tf 吨力）  3  5  10  20

液体最大工作压力（Mpa）  7  14  21  21

液体额定使用压力（Mpa)  6  13  20  20

最大冲压行程（MM)  100-150  100-150  100-150  100-150

电机功率（KW）  2.2  3.7  3.7  5.5

整机重量（吨）  0.3  0.35  0.5  0.5

适用电源电压（伏特）  AC380V  AC380V  AC380V  AC380V

活动板工作面与底板工作面最大距离(MM)  170  170  170  170

活动板工作面与底板工作面最小距离(MM)  20  20  20  20

工作台面有效尺寸(柱内X前后包边)(MM)  400*300  450*350  450*350  450*350

工作台离地高度(MM)  780  780  780  780

机器外形尺寸 高度（MM）  1700  1750  1800  1900

左右（MM）  600  620  620  620

前后（MM）  600  600  600  600

油缸速度 油缸快速下降（mm/秒）  120  120  100  100

油缸工进速度（mm/秒）  无  无  无  无

油缸回升速度（mm/秒）  120  120  100  100

售后服务：

整机售后免费保修一年,终身维护。
