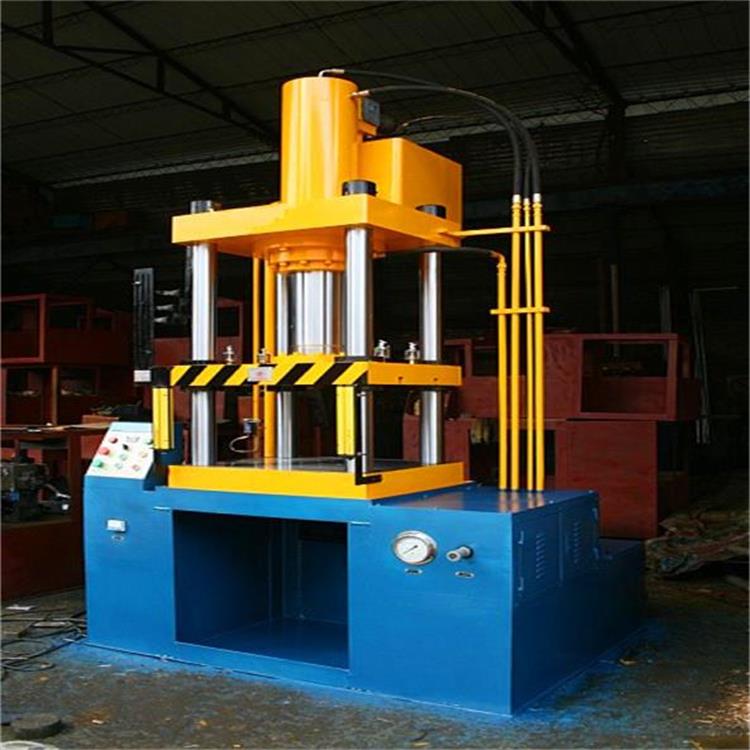

小型四柱油压机
四柱油压机适用于各种产品配件冲切，五金制品冲压，不锈钢制品浅拉伸，冷挤压成型，非金属件压印，冲切，压铸制品冲切毛
边，各种产品的压制成型，塑料，橡胶，皮革制品的整切分切，热压，烫金，压花，鼓包，烙印，模切等。可压制的
典型产品有汽车配件，表壳表带，眼镜框架，相框，餐具，标牌，锁具，轴承压装，压制铆合加工等。
上一个：PLC触屏系列油压机 下一个：没有产品了
1.四柱油压机以液压油作为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源，(也可依客户需求使用单相AC220民用电源)
2.该系列设备以液体作为介质来传递能量,效率高,平均一次的冲压周期不到1,5秒.
3.设备待机时噪音不超过60分贝.(选用单相电机,待机时噪音为50分贝)
4.活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.03MM以下.
5.采用可调式定位油缸，下死点定位精度高，重复精度达到0.01mm以下.100%保证压制深度
6.具有自动计数功能,分手动和自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置
7.最大冲压面积可达500MM*500MM(相当于21英寸液晶显示屏)
8.主轴的下降速度为250MM/S,
9.压力、下压行程、下压时间、闭合高度客户均可自行调整，方便操作；
10.液压系统内置油箱底部,外观整洁,稳重. 工作台下方装有脚轮和脚杯，可轻便移动，该系列机型重量不超过800KG.
11.出力3T-100T可供用户选择，也可按客户需求非标订制。
主要参数如下：
|
工作参数 |
XTC109C-3T |
XTC109C-10T |
XTC109C-20T |
XTC109C-30T |
|
|
机器公称出力（tf 吨力） |
3T |
10T |
20T |
30T |
|
|
液体最大工作压力（Mpa） |
7 |
14 |
21 |
21 |
|
|
液体额定使用压力（Mpa) |
6 |
13 |
20 |
20 |
|
|
最大冲压行程（MM) |
20-70 |
70-140 |
140-210 |
140-210 |
|
|
电机功率（KW） |
2.2 |
3.7 |
5.5 |
5.5 |
|
|
整机重量（吨） |
0.4 |
0.45 |
0.8 |
1 |
|
|
适用电源电压（伏特） |
AC380V |
AC380V |
AC380V |
AC380V |
|
|
活动板工作面与底板工作面最大距离(MM) |
200 |
250 |
300 |
300 |
|
|
活动板工作面与底板工作面最小距离(MM) |
20 |
20 |
20 |
20 |
|
|
工作台面有效尺寸(柱内X前后包边)(MM) |
400*300 |
450*350 |
550*500 |
600*500 |
|
|
工作台离地高度(MM) |
780 |
780 |
780 |
780 |
|
|
机器外形尺寸 |
高度（MM） |
1700 |
1750 |
1800 |
1900 |
|
左右（MM） |
600 |
600 |
620 |
620 |
|
|
前后（MM） |
600 |
600 |
620 |
620 |
|
|
油缸速度 |
油缸快速下降（mm/秒） |
250 |
250 |
250 |
250 |
|
油缸工进速度（mm/秒） |
可调 |
可调 |
可调 |
可调 |
|
|
油缸回升速度（mm/秒） |
200 |
200 |
180 |
180 |
|
售后服务：
整机售后免费保修一年,终身维护。
