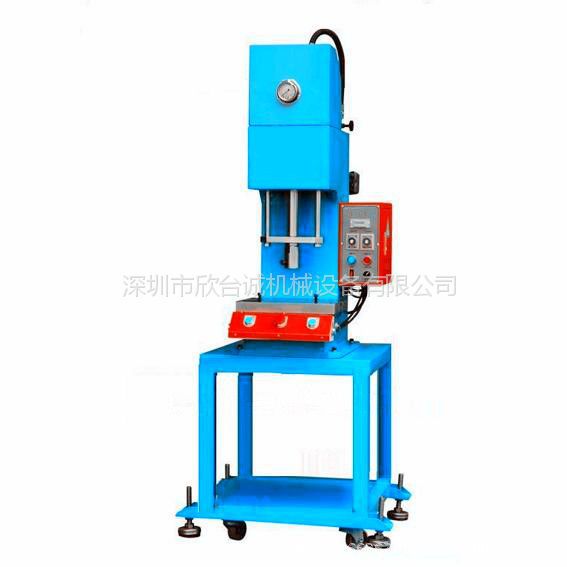

简要说明:

桌上型油压压床，台式油压机，该系列产品广泛用于各种材料的冲孔,压印,整形,各类五金件冲压，铆接.浅拉伸成型,各种小型零部件的压装、装配等加工。

适用范围：

本系列液压冲床广泛适用于各种材料的冲孔,压印,整形,铆接.弯曲,剪切,拉伸,各种小型零部件的压装、装配.是一种多用途压床, .该系列压床是一款适用性极强的单轴装配设备,是广大厂商提高质量的优选产品.

产品特点：

1.该系列液压压床以1-15MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源.总耗电功率不超过4KW. 2.该系列设备以液体作为介质来传递能量，控制灵活，易实现自动化，运行速度匀速平稳，与气压设备相比，出力调节范围大，独立性强，性能更稳定，能大大提高产品的压装质量。 3.设备待机时噪音不超过80分贝. 4.采用整体焊接的坚固开式结构,可使机身保持足够的的钢性,同时拥有***方便的操作空间, 5.分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置. 6.该系列压床的压装行程一般通过计时器,压力开关,位置感应器,或客户本身的模具进行控制 7.压装主轴的回升高度,可通过计时器,或位置感应器任意行程范围内调整. 8.主轴的下降回升速度匀可调节。. 9.压力、行程、保压时间、闭合高度客户均可自行调整,方便操作； 10.液压系统计内置机架内,外观整洁,轻巧,稳重. 11.具有自动计数功能,可也加装测力显示器,可依客户要求定做, 12.该系列液压机械出力范围有3-20tf..(1tf=1000kgf=9.8KN)

13.出力3T-20T可供用户选择，也可按客户要求定制。工作台距地面高750mm，

主要参数如下：
规格  XTC103D-3T  XTC103D-5T  XTC103D-10T  XTC103D-15T  XTC103D-20T
理论出力 3T 5T 10T 15T 20T
行程范围 100-150mm 100-150mm 100-150mm 100-150mm 100-150mm
工作高度 200mm 200mm 200mm 250mm 250mm
工作台有效面积 350χ240mm 350χ240mm 350χ240mm 400χ300mm 400χ300mm
油缸下压速度 125mm/sec 110mm/sec 100mm/sec 100mm/sec 95mm/sec
油缸上升速度 125mm/sec 110mm/sec 100mm/sec 100mm/sec 95mm/sec
操作压力 6Mpa 6Mpa 13Mpa 13Mpa 16Mpa
轴孔尺寸 φ20χ40L φ20χ40L φ20χ40L φ25χ40L φ25χ40L
电源 AC380V三相 AC380V三相 AC380V三相 AC380V三相 AC380V三相
马达功率 2HP(1.5kw) 3HP(2.2kw) 3HP(2.2kw) 5HP(3.7kw) 5HP(3.7kw)
操作种类 自动/手动 自动/手动 自动/手动 自动/手动 自动/手动
操作方式 双手操作 双手操作 双手操作 双手操作 双手操作
油容量 约50L 约50L 约60L 约100L 约100L
本机重量 约250kg 约280kg 约300kg 约350kg 约350kg
售后服务：
整机售后免费保修一年，终身维护。
