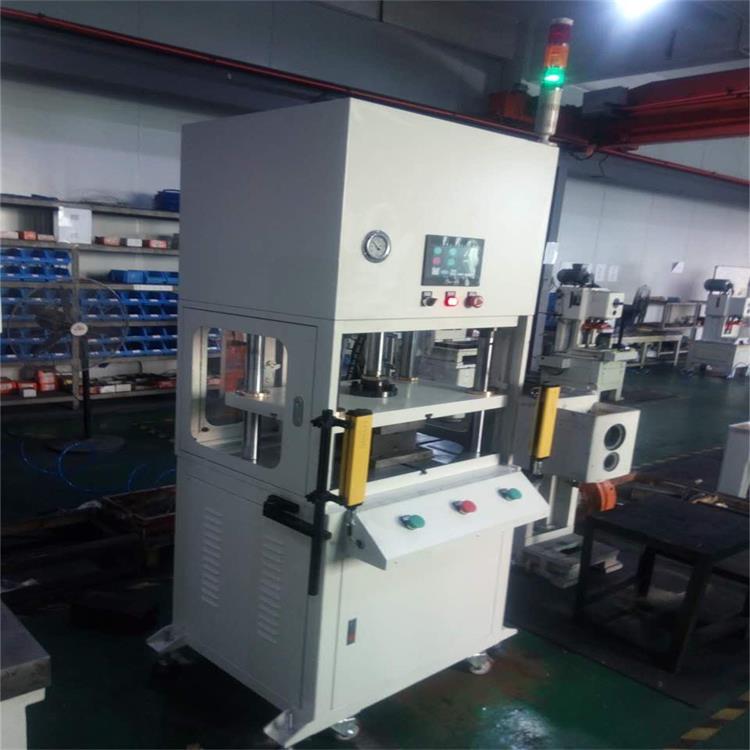

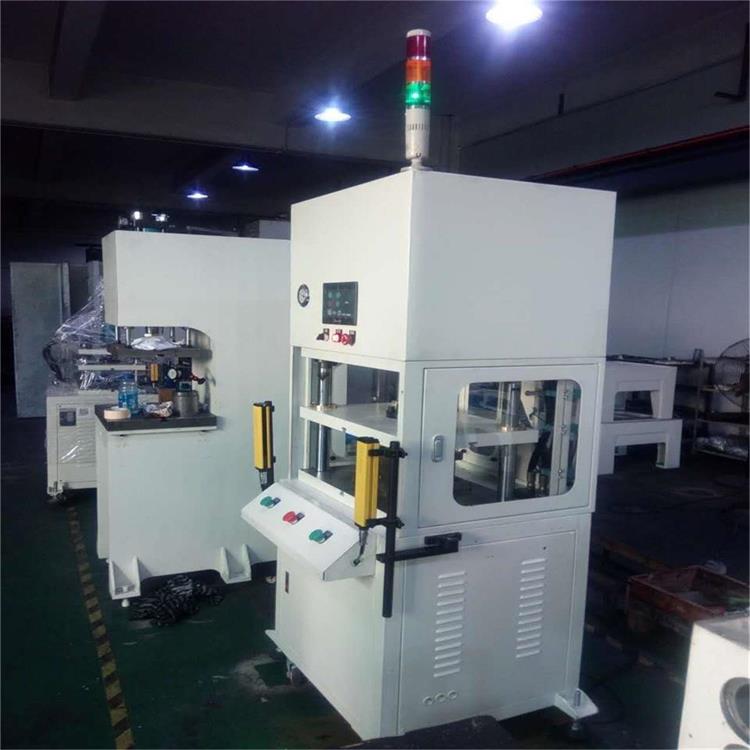

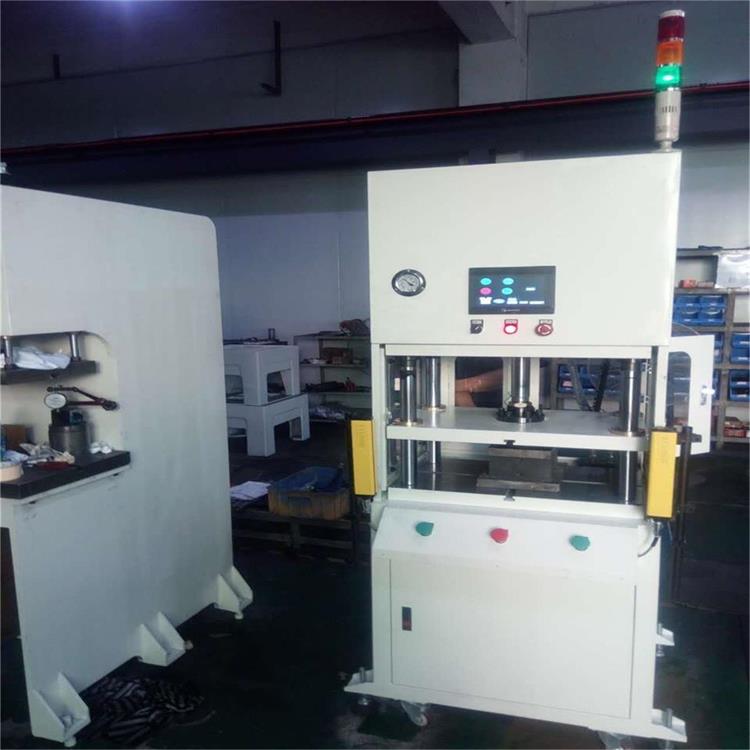

伺服油压机电气系统采用PLC+伺服系统+触控屏+比例放大电路控制,配合比例液压系统按照工艺要求发出指令,完成本机工艺循环动作。
伺服油压机有以下特点;
1. 友好人机介面,可任意存取200组参数程序。
2. 位置由电子尺定位,可任意设置行程位置,高精度确定位采用机械死限位,定位精度理论上为正负0.01mm,实际定位精度0.01-0.02mm.
伺服油压机在触摸屏上输入参数修改密码,设定好滑块上下限安全位置,滑块工进位置,滑块回升压力,5个检测点力值,和五个检测点上
下限位移值,以及其它相应的I/O点开关,设置OK后,编入模具号码(字母和数字,不包含文字),按保存,该模具参数设置完成,以后的操
伺服油压机操作员将产品放入夹具,感应器检测OK后,按下启动按钮,滑块快速下降,到达工进位置后(位移以上止点为设备的零点,下
死点为大值,即300MM)滑块减速工进,轴承逐渐压入,同时设备对当前位移值与已设定的五点上下位移值进行对比,(如当前力值为20KN,说明用20KN的力不够达到该位置, 系统视为该点过盈量太大)大于或小于上下位移值即为不合格品,滑块将回升
