加工定制 |
是 |
额定排量 |
30/min |
额定压力 |
70mpa |
品牌 |
欣台诚机械 |
型号 |
XTC106A-3T |
油箱容量 |
110L |
重量 |
470公斤 |
柱数 |
四柱 |
规格 |
3T |
四柱 |
油压 |
外形尺寸 |
620*600*1780 |
别名 |
冲压机 |

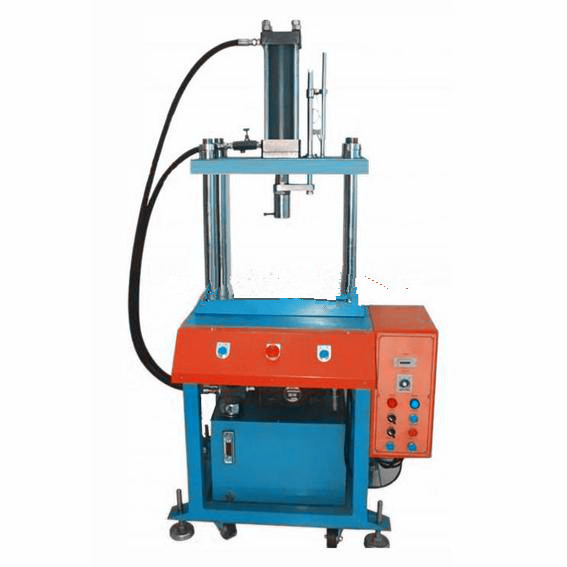

简要说明:
液压机、冲压压装机,该系类油压压床广泛用于金属和非金属的压制成形、切断、打印、压入铆合産品的生産使用等。
电器制品等压接成型等,特别适用于各式産品之成型、压配、组立专用机械。
产品特点:
1.采用四柱两板式开放空间,四柱配合精密直线轴承,平面及垂直精密度高,可适合不同産品加工,其工作高度与工作面积大小,可依客户实际要求制作;
2.液压及电器元件采用日本、台湾制造,加装风冷却器,故障率极少,效率高,低噪音,马力要求小,维护保养容易,出力、速度、行程之调整方便,下压计时保压、产量计数;
4.机台上、下板全部经过热处理,长期使用不易变形,可保持精确度,提高工人操作的安全性,另可加装手护神(光栅安全保护器);
5.替代传统式冷冲压,可一次成型,无报废率;
6.安全设计周全,双手制操作,设有紧急按钮及上下模寸动,方便模具安装及校正;
7.桌面下方装有脚轮座,可轻便移动机台,省力高效。
8.出力3T-50T可供用户选择,也可按客户需求非标订制。
主要参数如下:
规格 |
XTC106A-3T |
XTC106A-5T |
XTC106A-10T |
XTC106A-15T |
XTC106A-20T |
XTC106A-30T |
XTC106A-50T |
理论出力 |
3T |
5T |
10T |
15T |
20T |
30T |
50T |
行程范围 |
200mm |
200mm |
200mm |
200mm |
200mm |
200mm |
200mm |
最大工作高度 |
250mm |
250mm |
250mm |
250mm |
300mm |
350mm |
350mm |
工作台面积 |
300*225mm |
300*225mm |
300*225mm |
400*300mm |
400*300mm |
500*400mm |
500*400mm |
油缸下压速度 |
150mm/sec |
150mm/sec |
100mm/sec |
100mm/sec |
100mm/sec |
100mm/sec |
100mm/sec |
油缸上升速度 |
150mm/sec |
150mm/sec |
100mm/sec |
100mm/sec |
100mm/sec |
100mm/sec |
100mm/sec |
操作压力 |
6Mpa |
6.3Mpa |
13Mpa |
9.5Mpa |
13Mpa |
17Mpa |
16Mpa |
轴孔尺寸 |
ф30*40L |
ф30*40L |
ф30*40L |
ф30*40L |
ф30*40L |
ф30*40L |
ф40*40L |
电源 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
马达功率 |
2HP(1.5kw) |
3HP(2.2kw) |
5HP(3.7kw) |
5HP(3.7kw) |
5HP(3.7kw) |
7.5HP(5.5kw) |
7.5HP(5.5kw) |
操作种类 |
手动/自动 |
手动/自动 |
手动/自动 |
手动/自动 |
手动/自动 |
手动/自动 |
手动/自动 |
操作方式 |
双手操作 |
双手操作 |
双手操作 |
双手操作 |
双手操作 |
双手操作 |
双手操作 |
油容量 |
50L |
60L |
80L |
100L |
120L |
150L |
150L |
本机重量 |
约220Kg |
约250Kg |
约300Kg |
约500Kg |
约800Kg |
约1000Kg |
约1200Kg |
售后服务:2整机售后免费保修一年,终身维护。
