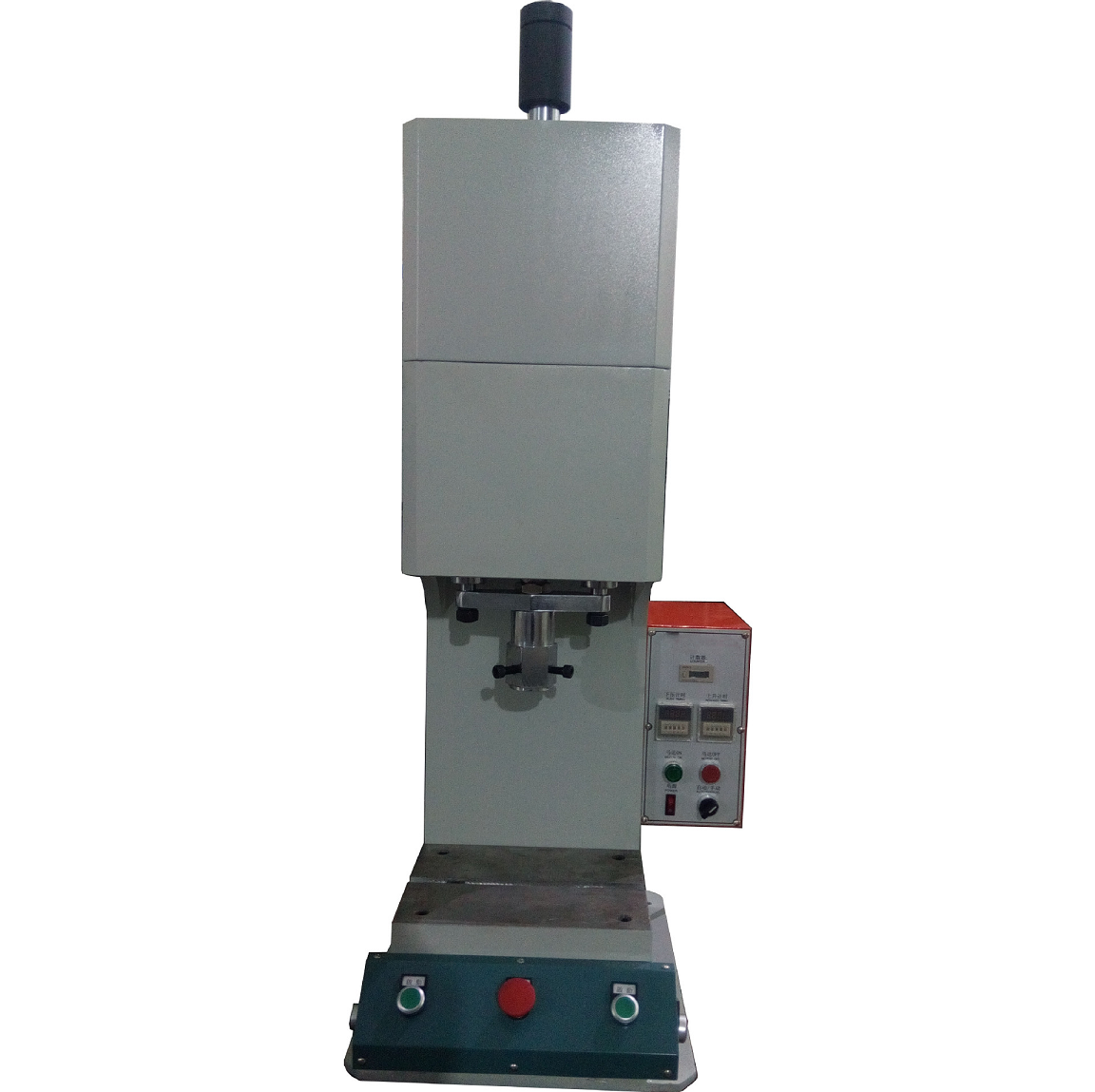

简要说明:
C型单柱液压机，油压压装机，该系列产品广泛用于各种材料的冲孔,压印,整形,铆接.压弯,剪切,五金件冲压，拉伸等，各种小型零部件的压装、装配。
适用范围：
本系列液压冲床广泛适用于各种材料的冲孔,压印,整形,铆接.弯曲,剪切,拉伸,各种小型零部件的压装、装配.是一种多用途压床, .该系列压床是一款适用性极强的单轴装配设备,是广大厂商提高质量的优选产品.
产品特点：
1.该系列液压压床以1-15MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源.总耗电功率不超过3.7KW.
2.该系列设备以液体作为介质来传递能量，控制灵活，易实现自动化，运行速度匀速平稳，与气压设备相比，出力调节范围大，独立性强，性能更稳定，能大大提高产品的压装质量。
3.设备待机时噪音不超过80分贝.
4.采用整体焊接的坚固开式结构,可使机身保持足够的的钢性,同时拥有最方便的操作空间,
5.分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置.
6.该系列压床的压装行程一般通过计时器,压力开关,位置感应器,或客户本身的模具进行控制
7.压装主轴的回升高度,可通过计时器,或位置感应器任意行程范围内调整.
8.主轴的下降回升速度匀为3tf为120MM/S, 5tf为110MM/S, 10tf为100MM/S.
9.压力、行程、保压时间、闭合高度客户均可自行调整,方便操作；
10.液压系统置机架内,外观整洁,轻巧,稳重.
11.具有自动计数功能,可也加装测力显示器,可依客户要求定做,
12.该系列液压机械出力范围有3tf. 5tf. 10tf.可选.(1tf=1000kgf=9.8KN)
13.出力3T-50T可供用户选择，也可按客户需求非标订制。
主要参数如下：
|
规格 |
XTC103A-3T |
XTC103A-5T |
XTC103A-10T |
XTC103A-15T |
XTC103A-20T |
|
理论出力 |
3T |
5T |
10T |
15T |
20T |
|
行程范围 |
100-150mm |
100-150mm |
100-150mm |
100-150mm |
100-150mm |
|
最大工作高度 |
200mm |
200mm |
230mm |
250mm |
250mm |
|
工作台有效面积 |
350χ240mm
|
350χ240mm
|
350χ240mm
|
400χ300mm
|
400χ300mm |
|
油缸下压速度 |
125mm/sec |
110mm/sec |
100mm/sec |
100mm/sec |
90mm/sec |
|
油缸上升速度 |
125mm/sec |
110mm/sec |
100mm/sec |
100mm/sec |
90mm/sec |
|
操作压力 |
6Mpa |
6Mpa |
13Mpa |
13Mpa |
16Mpa |
|
轴孔尺寸 |
φ20χ40L |
φ20χ40L |
φ20χ40L |
φ25χ40L |
φ25χ40L |
|
电源 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
|
马达功率 |
2HP(1.5kw) |
3HP(2.2kw) |
5HP(3.7kw) |
5HP(3.7kw) |
5HP(3.7kw) |
|
操作种类 |
自动/手动 |
自动/手动 |
自动/手动 |
自动/手动 |
自动/手动 |
|
操作方式 |
双手操作 |
双手操作 |
双手操作 |
双手操作 |
双手操作 |
|
油容量 |
约50L |
约50L |
约60L |
约100L |
约100L |
|
本机重量 |
约220kg |
约260kg |
约300kg |
约350kg |
约350kg |
售后服务：
整机售后免费保修一年，终身维护
